Hệ thống máy nước nóng năng lượng mặt trời tấm phẳng Megasun: Sơ đồ và cách lắp đặt

Lắp đặt hệ thống máy nước nóng năng lượng mặt trời (NLMT) tấm phẳng Megasun đòi hỏi người thi công phải tuân thủ nghiêm ngặt theo các bản vẽ mô phỏng kỹ thuật. Bài viết này sẽ hướng dẫn bạn toàn bộ quy trình kết nối ba phân đoạn chính: phân cấp nước nóng ra, phân nước nóng hồi và phân cấp nước lạnh vào của máy nước nóng năng lượng mặt trời tấm phẳng nhà Megasun. Khám phá ngay nhé!

Thi công lắp đặt phần cấp nước nóng

Phân cấp nước nóng ra đóng vai trò dẫn dòng nước đã được làm nóng từ bình chứa đến các vị trí sử dụng. Tùy thuộc vào đặc tính chịu áp hay không chịu áp của máy, cụm kết nối ở đầu chờ sẽ được cấu tạo bằng các linh kiện phụ kiện inox và van an toàn khác nhau.

Bảng tổng hợp chi tiết vật tư & Phương án kết nối đường nước nóng

Phân loại dòng máy	Chi tiết phụ kiện tại đầu chờ (DN20-Ren ngoài)	Phụ kiện tấm kính	Chức năng kỹ thuật chính
Máy tấm kính KHÔNG CHỊU ÁP	T-Inox 304 (DN20-Ren trong) x 1	Bích ống đồng x 1	Cho phép dòng nước nóng chảy tự do ra đường ống tiêu thụ mà không thông qua cơ chế xả áp.

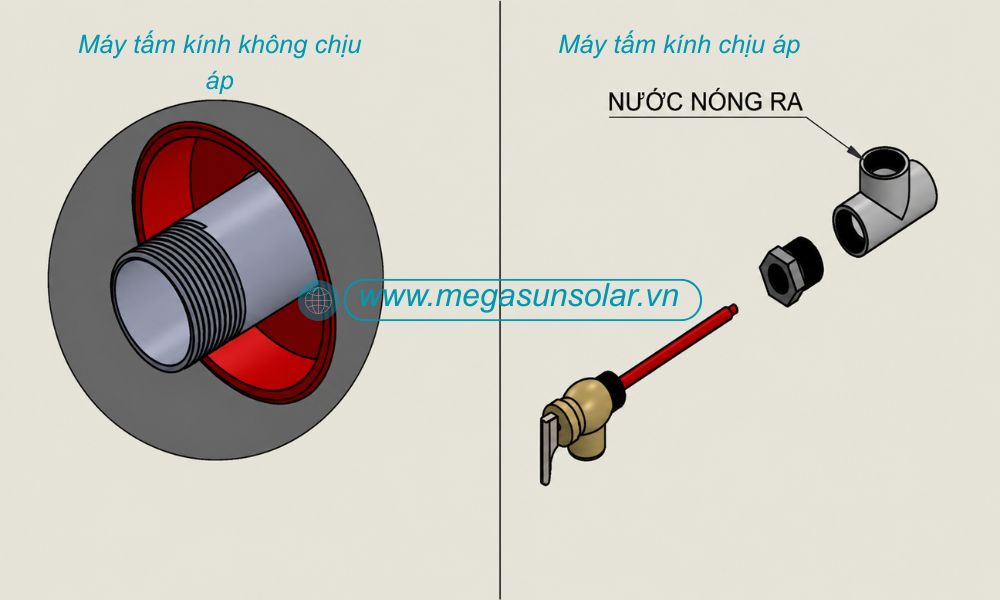

Máy tấm kính CHỊU ÁP	T-Inox 304 (DN20-Ren trong) x 1 Giảm ren Inox 304 (DN20/DN15) x 1 Valve an toàn 21-6Bar (DN15-Ren ngoài) x 1	• Bích ống đồng x 1	Tích hợp van an toàn chịu áp (21-6Bar) để tự động xả áp suất thừa, bảo vệ an toàn cho vỏ bình chứa.

Các bước thao tác thực hiện

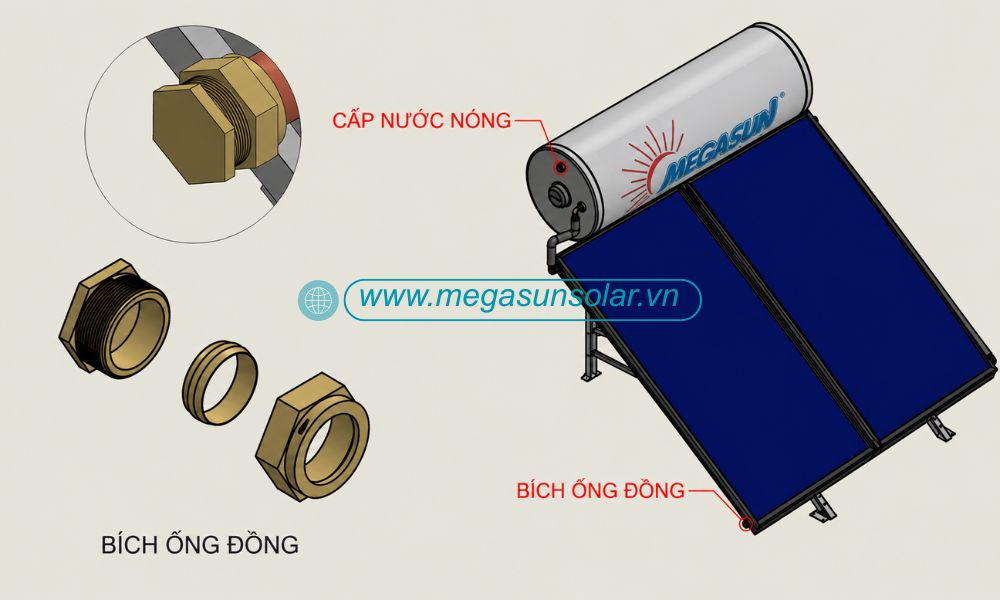

• Bước 1: Kiểm tra đầu chờ DN20-ren ngoài tại vị trí xuất nước nóng trên bình bảo ôn.
• Bước 2: Đối với máy chịu áp, tiến hành vặn T-Inox 304 vào đầu chờ. Lắp tiếp giảm ren Inox 304 (DN20/DN15) và xoay chặt Valve an toàn DN15 vào nhánh giảm ren.
• Bước 3: Tại đầu tấm kính, tiến hành cố định bích ống đồng để kết nối kín với đường ống dẫn nước nóng xuống công trình.

Thi công lắp đặt phân nước nóng hồi

Đường nước nóng hồi là giải pháp kỹ thuật duy trì nhiệt độ nước ổn định trong toàn bộ hệ thống đường ống. Lắp đặt đúng phân đoạn này giúp giảm thiểu xả bỏ nước lạnh dư thừa, đồng thời đáp ứng linh hoạt cho cả dòng máy thường lẫn dòng máy trang bị tủ điều khiển thông minh.

Bảng so sánh cấu hình phụ kiện phần nước nóng hồi

Chi tiết phụ kiện	Máy chịu áp & không chịu áp thông thường	Máy tích hợp tủ điều khiển tự động
Phụ kiện kết nối đầu chờ (Đầu chờ DN20-ren ngoài)	• Co đồng: DN20-Ren ngoài/Ren trong x 1 • Ron cao su x 2 • Nối mềm Inox 304 ngắn x 1 bộ • Co ống đồng x 1 bộ	• Vỏ lắp cảm biến nhiệt độ (Theo tủ điều khiển) x 1 • Giảm ren Inox 304: DN20/DN15 x 1 • T-Inox 304: DN20-Ren trong x 1 • Nối Inox 304 2 đầu ren: DN20-Ren ngoài x 2 • Ron cao su x 2 • Nối mềm Inox 304 ngắn x 1 bộ • Co ống đồng x 1 bộ
Phụ kiện kết nối tấm kính	• Hệ 300L – 400L: Nối ống đồng x 2 bộ • Hệ 500L: Nối ống đồng x 4 bộ	• Hệ 300L – 400L: Nối ống đồng x 2 bộ • Hệ 500L: Nối ống đồng x 4 bộ

Các bước thao tác thực hiện

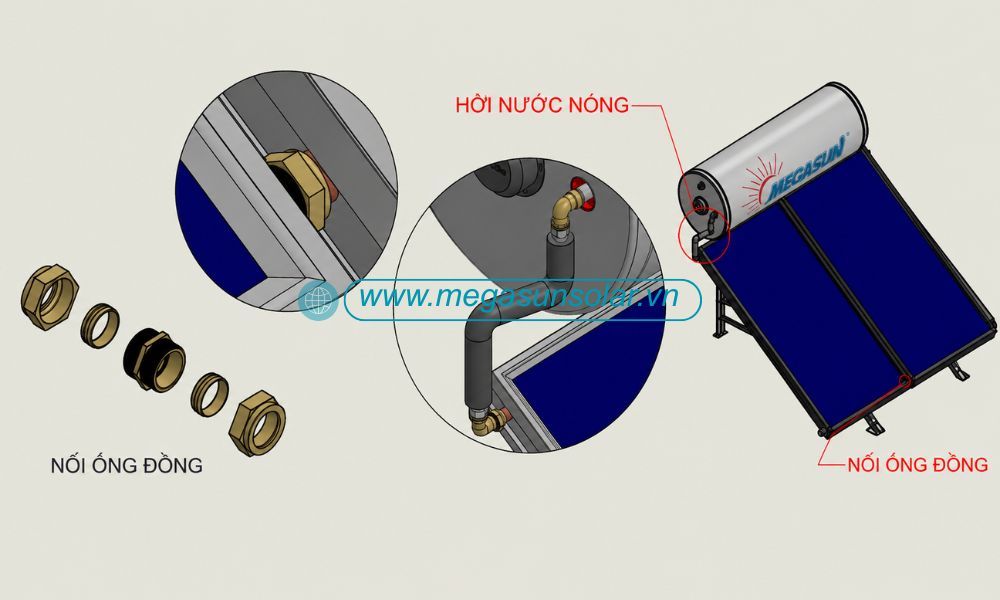

• Bước 1: Định vị đầu chờ nước hồi DN20 trên bình bảo ôn. Nếu có tủ điều khiển, hãy ghép nối cụm T-Inox 304, các đầu nối Inox 2 đầu ren và gắn vỏ cảm biến nhiệt độ vào đúng vị trí đo.

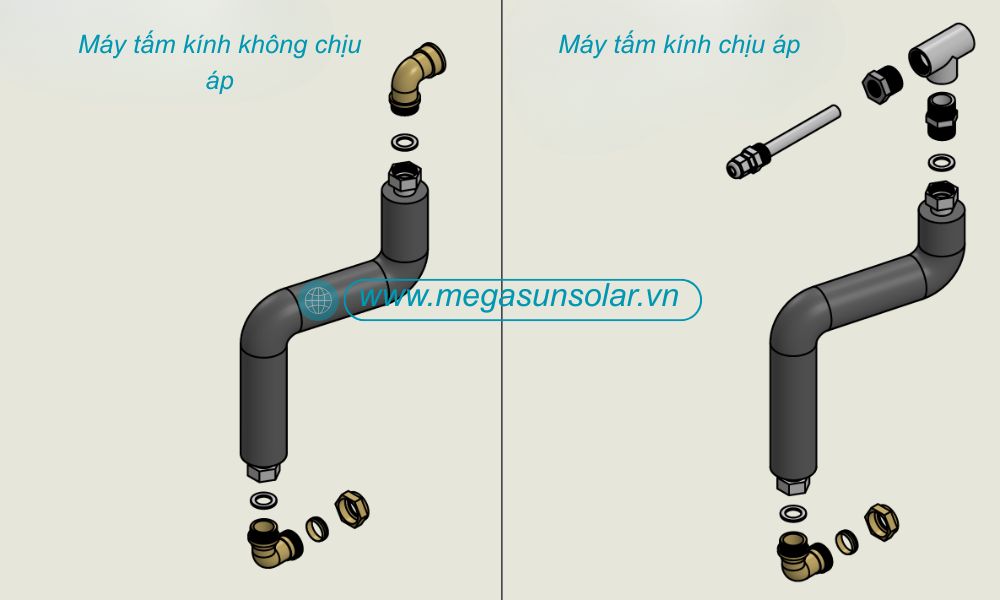

• Bước 2: Lắp đặt nối mềm Inox 304 ngắn kèm ron cao su chịu nhiệt để làm cầu nối trung gian, triệt tiêu sự rung lắc và co giãn nhiệt.
• Bước 3: Đấu nối bộ nối ống đồng vào các khớp của tấm kính thu nhiệt (sử dụng 2 bộ cho máy 300L-400L và 4 bộ cho máy 500L).

Thi công lắp đặt phân nước lạnh cấp vào của hệ thống máy nước nóng năng lượng mặt trời

Phân cấp nước lạnh vào là mắt xích cuối cùng hoàn thiện vòng tuần hoàn của máy nước nóng NLMT tấm phẳng Megasun. Việc bố trí đúng van một chiều và hệ thống ống mềm giúp ngăn chặn nước nóng chảy ngược, duy trì nguồn cấp liên tục và an toàn.

Bảng thông số phụ kiện đường nước lạnh cấp vào

Tên linh kiện phụ kiện	Máy tấm kính không chịu áp	Máy tấm kính chịu áp	Ghi chú thi công
Đầu chờ bình bảo ôn	DN20 – Ren ngoài	DN20 – Ren ngoài	Vị trí tiếp nhận nước cấp
T-Inox 304	DN20 – Ren trong (x1)	DN20 – Ren trong (x1)	Chia đường nước
Nối Inox 304 2 đầu ren	DN20 – Ren ngoài (x2)	DN20 – Ren ngoài (x2)	Mối nối ren inox
Van một chiều (Valve 1 chiều)	Type 27MH (x1)	Type 27-5BAR (x1)	Chống chảy ngược
Bộ nối mềm Inox 304 dài	1 bộ (kèm 2 ron cao su)	1 bộ (kèm 2 ron cao su)	Tăng độ co giãn
Co ống đồng & Bích ống đồng	1 bộ co + 1 bích ống đồng	1 bộ co + 1 bích ống đồng	Kết nối đáy tấm thu

Các bước thao tác thực hiện

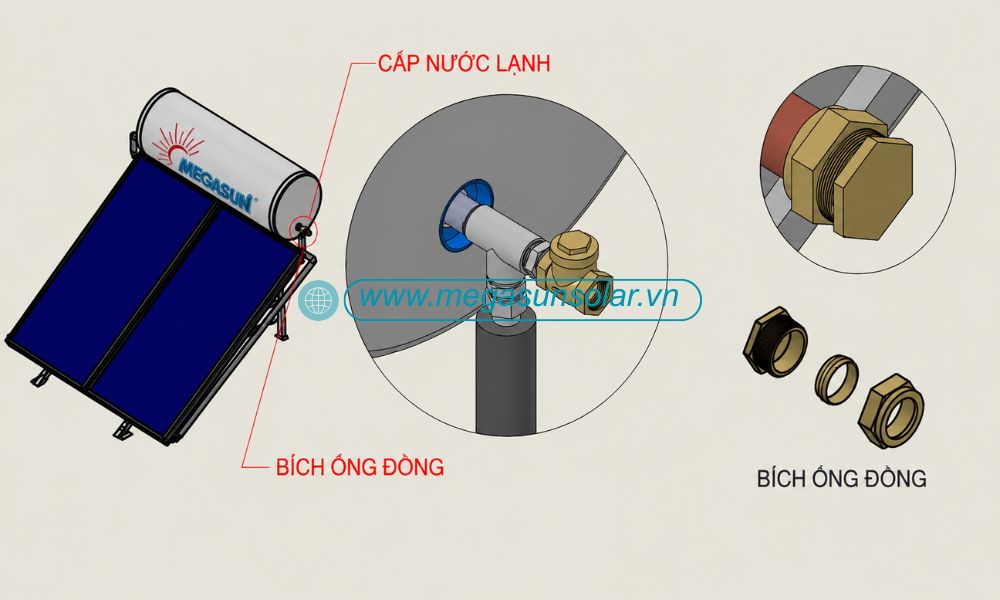

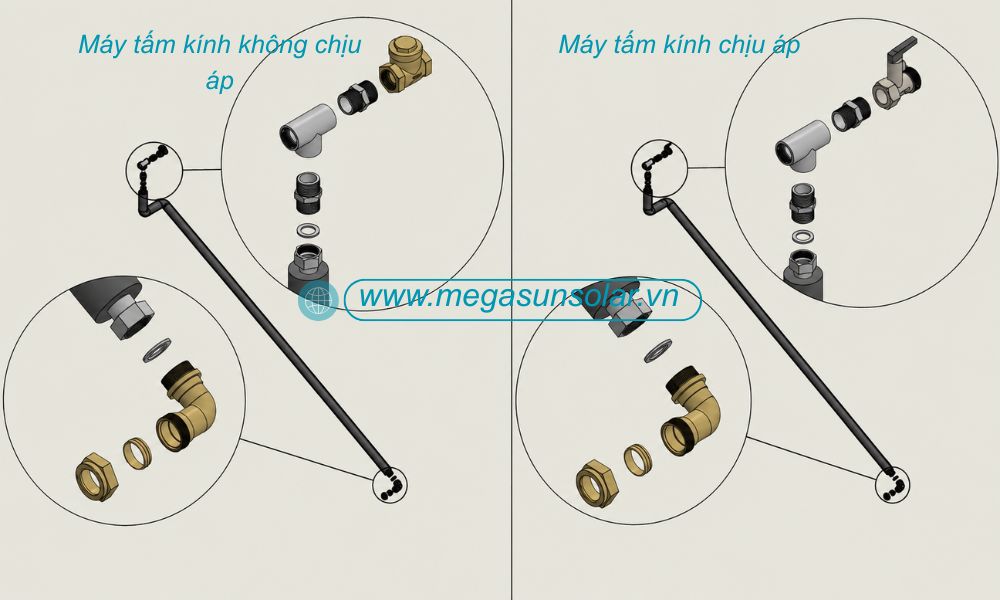

• Bước 1: Lắp T-Inox 304 và hai kép inox 2 đầu ren vào đầu chờ cấp nước lạnh DN20 của bình.
• Bước 2: Gắn van 1 chiều (chọn đúng van 27MH cho máy không chịu áp hoặc van 27-5BAR cho máy chịu áp). Lưu ý lắp chuẩn theo chiều mũi tên hướng nước chảy vào bình.
• Bước 3: Lắp bộ nối mềm Inox 304 dài kết hợp ron cao su, sau đó đấu nối co ống đồng và bích ống đồng vào điểm tiếp nước ở góc dưới tấm phẳng.
• Bước 4: Xả nước kiểm tra độ kín của toàn bộ các khớp ren, bích nối và vận hành thử nghiệm.

Quy trình thi công máy nước nóng năng lượng mặt trời tấm phẳng Megasun đòi hỏi sự tỉ mỉ trong từng khâu chọn vật tư và đấu nối. Khi hoàn thành chính xác 3 công đoạn cấp nước nóng, nước hồi và cấp nước lạnh theo chuẩn mô phỏng kỹ thuật, hệ thống sẽ vận hành an toàn, ổn định và đạt hiệu suất thu nhiệt tối ưu.
