Sơ đồ nguyên lý hệ thống Heat Pump hoạt động

Hệ thống Heat Pump đang trở thành giải pháp phổ biến trong các công trình có nhu cầu sử dụng nước nóng lớn nhờ hiệu suất cao và khả năng tiết kiệm điện năng. Nắm rõ sơ đồ nguyên lý hệ thống Heat Pump giúp chủ đầu tư và kỹ thuật viên dễ dàng lựa chọn, thiết kế và vận hành thiết bị phù hợp.

Tìm hiểu hệ thống Heat Pump hoạt động

Giới thiệu hệ thống Heat Pump

Hệ thống Heat Pump (hay còn gọi là máy bơm nhiệt) là giải pháp công nghệ tiên tiến hoạt động dựa trên nguyên lý nhiệt động lực học để cung cấp nước nóng trung tâm. Khác với các bình nóng lạnh truyền thống sử dụng thanh đốt điện trở trực tiếp, hệ thống này vận chuyển và khuếch đại nhiệt lượng từ các nguồn năng lượng tự nhiên sẵn có trong môi trường để làm nóng nước.

Nhờ cơ chế trao đổi nhiệt gián tiếp thông qua môi chất lạnh, hệ thống sở hữu hiệu suất sinh nhiệt vượt trội lên đến 400%. Công nghệ này tối ưu hóa năng lượng, giúp các hộ gia đình, khách sạn, resort, và nhà xưởng công nghiệp tiết kiệm tới 75% chi phí điện năng tiêu thụ hàng tháng.

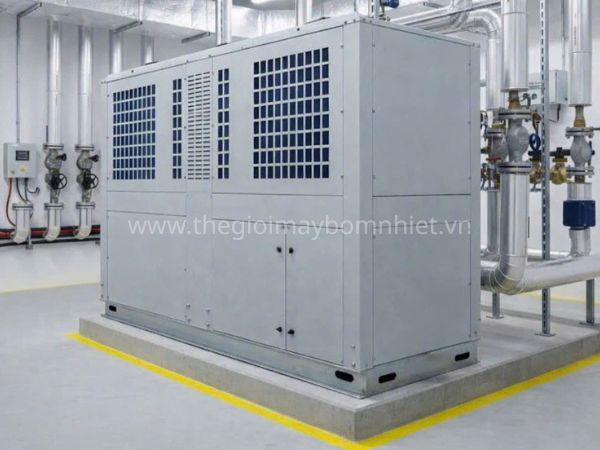

Heat Pump là giải pháp sản xuất nước nóng hiệu quả bằng công nghệ bơm nhiệt

Cấu tạo cơ bản của hệ thống Heat Pump

Hệ thống được cấu thành từ nhiều module thiết bị chất lượng cao phối hợp chặt chẽ với nhau:

Nguồn nhiệt

Nguồn nhiệt đầu vào là yếu tố quyết định để hệ thống khai thác năng lượng. Đối với dòng máy Air Source Heat Pump phổ biến nhất, nguồn nhiệt chính là không khí tự nhiên xung quanh. Bên cạnh đó, hệ thống cũng có thể tận dụng nguồn nhiệt từ lòng đất hoặc từ các nguồn nước như sông, hồ, nước thải công nghiệp.

Bồn chứa nước nóng

Còn gọi là bồn bảo ôn, có chức năng lưu trữ lượng nước đã được làm nóng và giữ nhiệt độ ổn định trong thời gian dài (thường từ 48 – 72 giờ). Bồn được chế tạo từ inox cao cấp chịu áp lực tốt, bọc lớp cách nhiệt polyurethane dày dặn để hạn chế tối đa tình trạng thất thoát nhiệt ra môi trường.

Hệ thống bơm

Bao gồm hai loại bơm vận hành song song:

Bơm tuần hoàn Heat Pump: Đẩy nước lạnh từ bồn chứa đi qua bộ trao đổi nhiệt của máy bơm nhiệt để làm nóng rồi quay ngược trở lại bồn.
Bơm tăng áp trục cấp: Đảm bảo áp lực nước nóng đồng đều tại mọi vòi đầu ra trong tòa nhà.

Hệ thống đường ống

Hệ thống mạng lưới đường ống dẫn nước trong giải pháp nước nóng trung tâm phải sử dụng các loại ống chịu nhiệt chuyên dụng như PPR chống tia cực tím (UV) hoặc ống inox bọc bảo ôn cách nhiệt. Điều này giúp đường ống chịu được nhiệt độ cao liên tục và không bị rò rỉ nhiệt trên đường truyền.

Van & phụ kiện

Hệ thống tích hợp đồng bộ các linh kiện an toàn bao gồm van giảm áp (chống quá áp bồn), van một chiều (ngăn nước nóng chảy ngược), van pha trộn nhiệt độ tự động, van xả khí và các khớp nối mềm chống rung.

Bộ điều khiển trung tâm

Bộ phận này điều khiển toàn bộ hệ thống thông qua màn hình LCD hoặc hệ thống điều khiển thông minh. Bộ điều khiển tự động ghi nhận tín hiệu từ các cảm biến nhiệt độ để kích hoạt hoặc ngắt chu trình hoạt động của máy nén, đảm bảo hệ thống vận hành tự động và duy trì nhiệt độ nước theo yêu cầu của người dùng.

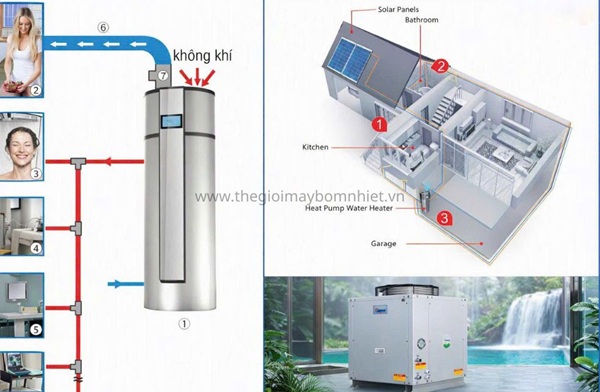

Sơ đồ cấp nước nóng của bơm nhiệt bình tích hợp trong hộ gia đình

Sơ đồ nguyên lý hệ thống Heat Pump với các bước cụ thể

Nguyên lý hệ thống Heat Pump hoạt động dựa trên chu trình thu nhiệt, nén môi chất, trao đổi nhiệt và giảm áp để tạo thành một vòng tuần hoàn khép kín.

Bước 1: Hấp thụ nhiệt tại dàn bay hơi (Evaporator)

Quạt gió đưa không khí môi trường đi qua dàn bay hơi. Tại đây, môi chất lạnh ở trạng thái áp suất thấp hấp thụ nhiệt lượng từ không khí bên ngoài và chuyển sang trạng thái khí trước khi được đưa đến máy nén.

Bước 2: Nén môi chất tại máy nén (Compressor)

Môi chất lạnh dạng khí sau khi rời dàn bay hơi sẽ được hút vào máy nén. Tại đây, máy nén sử dụng điện năng để tăng áp suất và nhiệt độ của môi chất, tạo điều kiện thuận lợi cho quá trình truyền nhiệt ở giai đoạn tiếp theo.

Bước 3: Truyền nhiệt tại bộ trao đổi nhiệt (Condenser)

Môi chất lạnh ở nhiệt độ và áp suất cao đi qua bộ trao đổi nhiệt. Tại đây, nhiệt lượng từ môi chất được truyền sang dòng nước tuần hoàn từ bồn bảo ôn, giúp nước được gia nhiệt đến nhiệt độ cài đặt (thường khoảng 55°C – 60°C). Sau khi hoàn thành quá trình trao đổi nhiệt, môi chất lạnh ngưng tụ và chuyển về trạng thái lỏng.

Bước 4: Giảm áp tại van tiết lưu (Expansion Valve)

Môi chất lạnh dạng lỏng sau khi truyền nhiệt sẽ đi qua van tiết lưu để giảm áp suất và nhiệt độ. Sau đó, môi chất quay trở lại dàn bay hơi để tiếp tục hấp thụ nhiệt và bắt đầu một chu trình hoạt động mới.

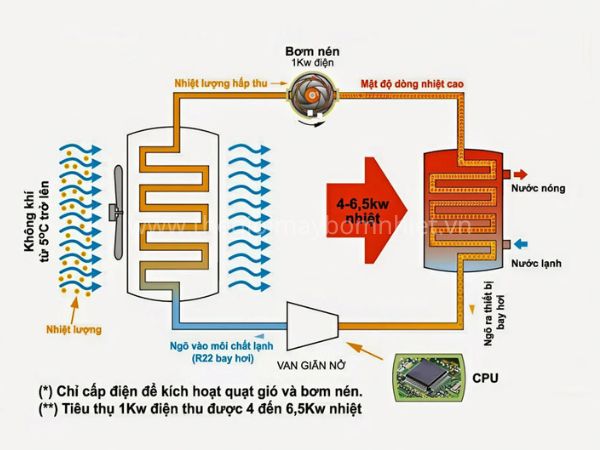

Sơ đồ nguyên lý hoạt động của hệ thống Heat Pump

Tiêu chuẩn thiết kế và tính toán dung tích bồn

Để thiết kế hệ thống tối ưu và tránh lãng phí, việc tính toán công suất máy và dung tích bồn chứa cần tuân theo tiêu chuẩn sử dụng nước nóng trên đầu người (ở nhiệt độ tiêu chuẩn 60°C):

Hộ gia đình cao cấp, biệt thự: Định mức tính toán từ 40 – 60 lít nước nóng/người/ngày.
Khách sạn, Resort tiêu chuẩn: Định mức tính toán từ 60 – 80 lít nước nóng/phòng/ngày (đối với phòng tắm vòi sen) và từ 150 – 300 lít/phòng/ngày (đối với phòng có bồn tắm nằm).
Bệnh viện, trường học bán trú: Định mức tính toán từ 15 – 25 lít nước nóng/người/ngày.
Sân golf, trung tâm fitness: Định mức tính toán từ 30 – 50 lít nước nóng/lượt khách/ngày.

Lợi ích khi sử dụng hệ thống Heat Pump hoạt động

Ứng dụng đúng sơ đồ kỹ thuật và nguyên lý Heat Pump mang lại những giá trị thực tế vượt trội cho công trình:

Tiết kiệm tối đa chi phí: Cắt giảm đến 3/4 hóa đơn tiền điện so với việc dùng bình nước nóng chạy bằng sợi đốt điện trở.
An toàn tuyệt đối cho người dùng: Cơ chế làm nóng gián tiếp giúp cách ly hoàn toàn dòng điện với dòng nước sinh hoạt, loại bỏ rủi ro rò rỉ điện gây nguy hiểm.
Thân thiện với môi trường: Hệ thống không phát thải khí độc hại, sử dụng năng lượng tái tạo từ không khí tự nhiên để bảo vệ hệ sinh thái.
Hoạt động liên tục không phụ thuộc thời tiết: Khác với máy năng lượng mặt trời, bơm nhiệt có thể sản xuất nước nóng 24/7 bất kể trời mưa, ban đêm hay mùa đông lạnh giá.

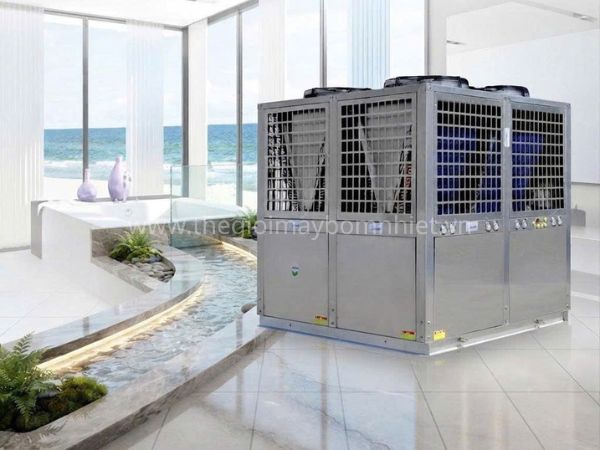

Hệ thống Heat Pump giúp tiết kiệm điện năng, thân thiện với môi trường

Lưu ý quan trọng trong thi công và vận hành

Trong quá trình triển khai lắp đặt hệ thống thực tế tại công trình, đơn vị kỹ thuật cần chú ý các yếu tố sau:

Lựa chọn vị trí lắp đặt thông thoáng, thuận lợi cho quá trình trao đổi nhiệt.
Tính toán chính xác công suất máy và dung tích bồn chứa.
Thi công đường ống đúng kỹ thuật, đảm bảo khả năng cách nhiệt.
Kiểm tra hệ thống van, cảm biến trước khi đưa vào vận hành.
Thực hiện vệ sinh và bảo dưỡng định kỳ để duy trì hiệu suất.

Sơ đồ nguyên lý hệ thống Heat Pump giúp người dùng hiểu rõ cách các thiết bị phối hợp trong quá trình tạo và phân phối nước nóng. Với thiết kế phù hợp, hệ thống có thể đáp ứng hiệu quả nhu cầu sử dụng cho nhiều công trình như khách sạn, resort, nhà máy và biệt thự cao cấp. thegioimaybomnhiet.vn cung cấp giải pháp tư vấn, thiết kế và lắp đặt hệ thống Heat Pump phù hợp với từng nhu cầu sử dụng. Liên hệ hotline 0986.838.090 để được hỗ trợ chi tiết.
