Sơ đồ nguyên lý hệ thống nước nóng trung tâm

Nhu cầu sử dụng nước nóng lưu lượng lớn và liên tục tại các công trình hiện đại đòi hỏi một giải pháp cấp nước tập trung, an toàn và tối ưu năng lượng. Việc nắm rõ sơ đồ nguyên lý hệ thống nước nóng trung tâm giúp các chủ đầu tư và kỹ sư dễ dàng lựa chọn, thiết kế cũng như vận hành hệ thống một cách hiệu quả nhất. Bài viết dưới đây, thegioimaybomnhiet.vn sẽ phân tích chi tiết nguyên lý hoạt động và các mô hình nước nóng trung tâm phổ biến hiện nay.

Sơ đồ hệ thống nước nóng trung tâm giải pháp cấp nước tập trung, an toàn

Tìm hiểu hệ thống nước nóng trung tâm

Hệ thống nước nóng trung tâm (Central Hot Water System) là giải pháp sản xuất nước nóng tập trung tại một vị trí cố định, sau đó phân phối qua mạng lưới đường ống bảo ôn đến toàn bộ các điểm tiêu thụ trong công trình. Trong số các mô hình đang được ứng dụng rộng rãi, hệ thống nước nóng trung tâm heatpump là lựa chọn được nhiều chủ đầu tư ưu tiên nhờ khả năng vận hành ổn định và tiết kiệm năng lượng vượt trội.

Khác với phương án sử dụng bình nóng lạnh cục bộ tốn điện và tiềm ẩn rủi ro về an toàn điện, hệ thống tập trung giúp kiểm soát nhiệt độ đồng đều, đáp ứng công suất xả lớn cùng lúc và tiết kiệm đáng kể chi phí vận hành.

Cấu tạo cơ bản của hệ thống nước nóng trung tâm

Mỗi hệ thống nước nóng trung tâm tiêu chuẩn đều được hợp thành từ các cụm thiết bị chính sau:

Thiết bị gia nhiệt trung tâm: Máy bơm nhiệt (Heat Pump), dàn thu năng lượng mặt trời, lò hơi hoặc điện trở gia nhiệt.
Bồn bảo ôn tích trữ: Bồn inox chịu áp hoặc không chịu áp có lớp cách nhiệt Polyurethane (PU) giúp giữ nhiệt độ nước lên đến 72 giờ.
Hệ thống đường ống & bảo ôn: Tuyến ống chịu nhiệt (PPR, Inox, đồng) được bọc lớp cách nhiệt chống thất thoát nhiệt lượng ra môi trường.
Bơm tuần hoàn (Bơm hồi): Bơm duy trì nước trong đường ống luôn nóng, giúp nước nóng xuất hiện ngay khi mở van.
Tủ điều khiển trung tâm: Chứa bộ vi xử lý, cảm biến nhiệt độ, cảm biến áp suất để vận hành tự động toàn bộ hệ thống

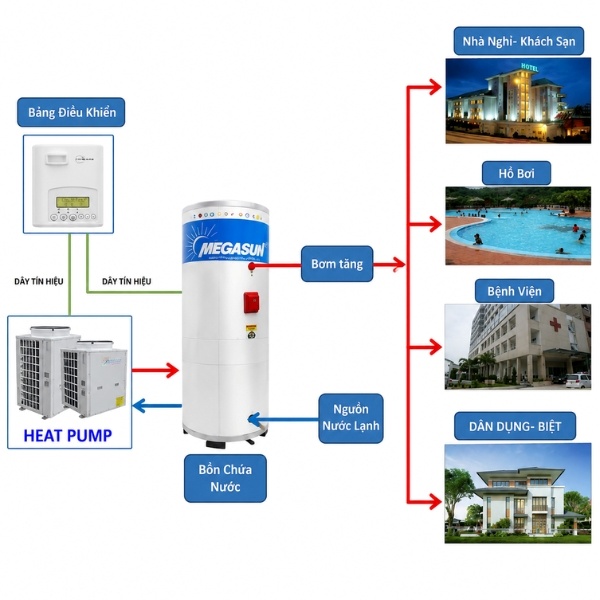

Các thiết bị chính cấu thành nên hệ thống cấp nước nóng trung tâm

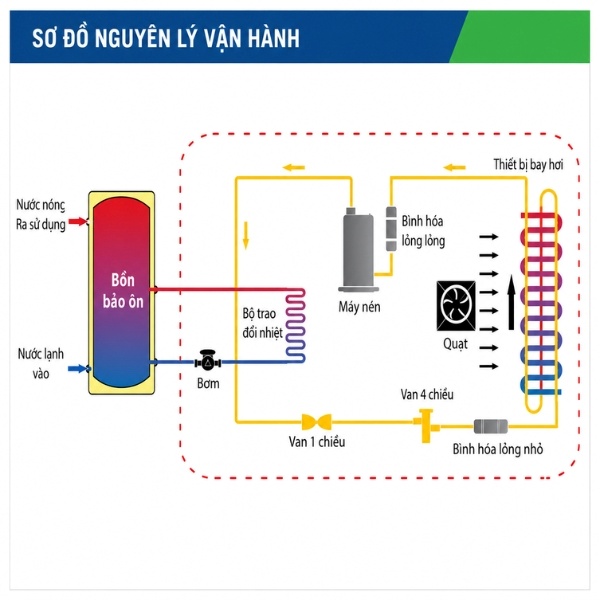

Sơ đồ nguyên lý hệ thống nước nóng trung tâm chi tiết

Về cơ bản, sơ đồ nguyên lý hệ thống nước nóng trung tâm hoạt động theo một chu trình khép kín bao gồm các quá trình: Gia nhiệt – Tích trữ – Phân phối – Tuần hoàn hồi lưu.

Giai đoạn cấp nước lạnh & gia nhiệt: Nước lạnh từ nguồn cấp được đưa qua hệ thống lọc xử lý nước trước khi đi vào bồn bảo ôn hoặc thiết bị gia nhiệt. Khi tín hiệu cảm biến báo nhiệt độ nước giảm xuống dưới mức cài đặt, thiết bị gia nhiệt sẽ tự động kích hoạt.
Giai đoạn tích trữ: Nước sau khi đạt nhiệt độ yêu cầu (55℃ – 60℃) sẽ được lưu trữ trong bồn bảo ôn cách nhiệt để sẵn sàng cung cấp cho công trình.
Giai đoạn phân phối & tuần hoàn: Nước nóng từ bồn bảo ôn theo đường ống chính đi đến các đầu cấp. Khi nước trong đường ống bị giảm nhiệt do không sử dụng trong thời gian dài, cảm biến nhiệt độ trên đường ống hồi sẽ kích hoạt bơm tuần hoàn. Bơm sẽ đẩy lượng nước nguội này quay trở lại bồn bảo ôn để gia nhiệt lại, đảm bảo nước tại vòi luôn nóng lập tức khi mở.

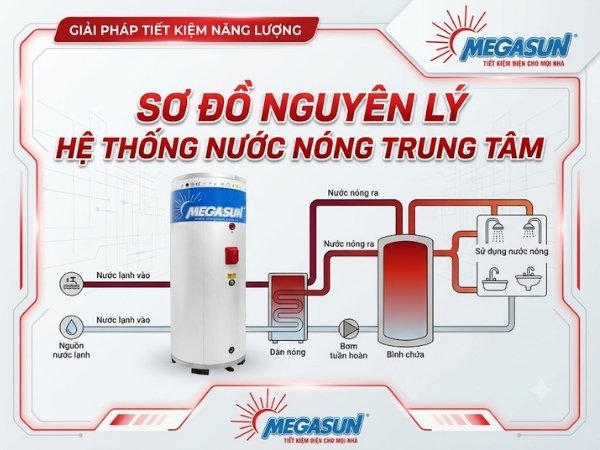

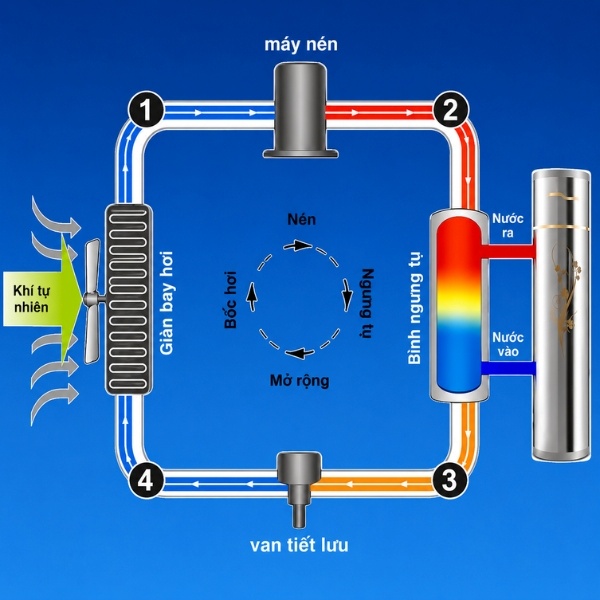

Sơ đồ nguyên lý hoạt động theo chu kỳ của nước nóng trung tâm

Mô hình hệ thống nước nóng trung tâm phổ biến

Tùy thuộc vào quy mô công trình và nguồn năng lượng sử dụng, hệ thống nước nóng trung tâm được triển khai theo các mô hình phổ biến sau:

Hệ thống nước nóng trung tâm dùng điện

Hệ thống nước nóng trung tâm dùng điện sử dụng các thanh điện trở đốt nóng (Heater Resistor) lắp trực tiếp trong bồn bảo ôn hoặc qua cụm gia nhiệt điện. Mô hình này có chi phí đầu tư ban đầu thấp, thi công đơn giản nhưng chi phí điện năng tiêu thụ hàng tháng khá cao, thường phù hợp cho các công trình quy mô nhỏ.

Hệ thống dùng bơm nhiệt

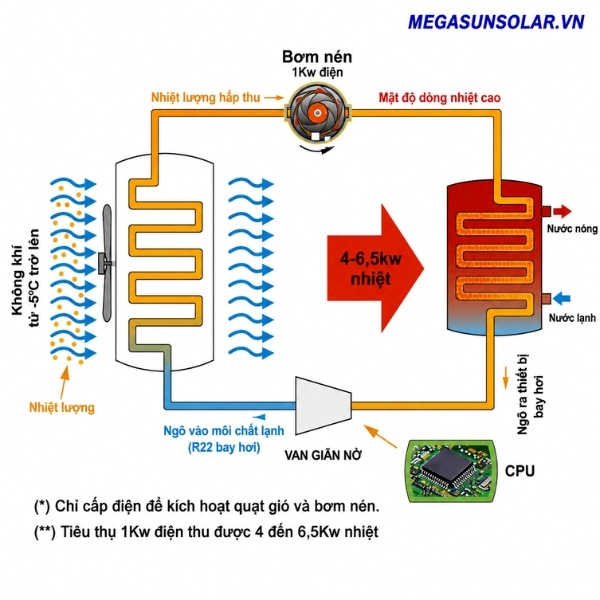

Hệ thống dùng bơm nhiệt là giải pháp xu hướng hiện nay, áp dụng nguyên lý nhiệt động lực học để thu hồi nhiệt từ không khí truyền vào nước. Nhiều chủ đầu tư hiện nay lựa chọn lắp đặt hệ thống heat pump bởi khả năng tiết kiệm đến 70% đến 80% điện năng so với bình điện thông thường, đồng thời đảm bảo độ an toàn tuyệt đối do tách biệt hoàn toàn giữa điện và nước.

Hệ thống máy bơm nhiệt heat pump cung cấp nước nóng trung tâm tiết kiệm

Hệ thống dùng năng lượng mặt trời

Hệ thống dùng năng lượng mặt trời sử dụng các tấm thu nhiệt phẳng hoặc ống chân không để hấp thụ bức xạ mặt trời làm nóng nước. Trên thị trường, dòng máy nước nóng năng lượng mặt trời megasun được đánh giá cao vì giữ chi phí vận hành ở mức gần như bằng 0 vào những ngày nắng. Tuy nhiên, sơ đồ hệ thống luôn cần kết hợp thêm bơm nhiệt hoặc điện trở dự phòng để cấp nước nóng ổn định trong những ngày mưa bão hoặc ban đêm.

Hệ thống nồi hơi công nghiệp

Hệ thống nồi hơi công nghiệp thường áp dụng cho các nhà máy, xưởng sản xuất, khách sạn siêu lớn. Hệ thống dùng lò hơi (đốt gas, dầu hoặc sinh khối) để sản xuất hơi nóng qua bộ trao đổi nhiệt gia nhiệt cho nước. Ưu điểm là công suất cực lớn nhưng yêu cầu quy trình vận hành và kiểm định an toàn nghiêm ngặt.

Ứng dụng của hệ thống nước nóng trung tâm

Nhờ khả năng cung cấp nước nóng lưu lượng lớn và vận hành tự động, hệ thống nước nóng trung tâm được ứng dụng rộng rãi trong nhiều lĩnh vực. Cụ thể:

Công trình dân dụng: Biệt thự, căn hộ penthouse, nhà phố nhiều tầng.
Dịch vụ & Du lịch: Khách sạn, resort, khu nghỉ dưỡng, trung tâm spa, gym, hồ bơi nước nóng 4 mùa.
Y tế & Giáo dục: Bệnh viện, trường học nội trú, viện dưỡng lão.
Công nghiệp: Nhà máy chế biến thực phẩm, may mặc, khu nhà ăn tập thể công nhân.

Đối với các công trình dân dụng như biệt thự hay nhà phố nhiều tầng, gia chủ thường ưu tiên lựa chọn dòng máy bơm nhiệt gia đình nhỏ gọn, dễ lắp đặt và vận hành. Trong khi đó, tại các nhà máy chế biến thực phẩm hay khu nhà ăn tập thể công nhân, việc trang bị máy bơm nhiệt công nghiệp công suất lớn là điều cần thiết để đáp ứng đồng thời nhu cầu sử dụng nước nóng của hàng trăm người.

Hệ thống nước nóng trung tâm được lắp đặt thực tế tại các dự án

Tiêu chuẩn thiết kế và tính toán dung tích bồn

Để sơ đồ nguyên lý hệ thống nước nóng trung tâm phát huy tối đa hiệu quả, việc tính toán công suất thiết bị và dung tích bồn chứa là vô cùng quan trọng. Bạn có thể tham khảo hướng dẫn tính toán hệ thống cấp nước nóng trung tâm chi tiết theo từng loại công trình để lựa chọn dung tích bồn phù hợp nhất. Dung tích bồn tích trữ được tính toán dựa trên mức tiêu thụ nước nóng đỉnh điểm theo công thức:

V = (Q_ngày * K) / r

Trong đó:

V: Dung tích bồn bảo ôn cần chọn (Lít).
Q_ngày: Tổng nhu cầu nước nóng trong ngày (Lít/ngày).
K: Hệ số dùng không đồng thời.
r: Số lần gia nhiệt trong ngày.

Tiêu chuẩn định mức tham khảo:

Gia đình: 40 – 60 lít/người/ngày.
Khách sạn: 80 – 150 lít/phòng/ngày (tùy tiêu chuẩn sao).
Bệnh viện: 80 – 100 lít/giường/ngày.

Kỹ thuật viên tính toán dung tích bồn bảo ôn cho hệ thống nước nóng

Lợi ích khi sử dụng hệ thống nước nóng trung tâm

Việc đầu tư hệ thống nước nóng trung tâm mang lại hiệu quả vượt trội về công năng cũng như kinh tế cho mọi công trình hiện đại. Giải pháp này giải quyết triệt để các hạn chế của phương pháp gia nhiệt truyền thống và nâng cao trải nghiệm cho người sử dụng.

- Tiết kiệm điện năng: Giảm từ 70% đến 80% điện năng tiêu thụ khi sử dụng máy nước nóng heat pump hoặc hệ thống năng lượng mặt trời.
- An toàn tuyệt đối: Loại bỏ hoàn toàn nguy cơ rò rỉ điện, cháy nổ tại các phòng tắm.
- Trải nghiệm tiện nghi: Nước nóng có ngay tại vòi tức thì nhờ tuyến ống tuần hoàn hồi lưu.
- Tăng tính thẩm mỹ: Tối ưu không gian lắp đặt, trả lại sự gọn gàng cho kiến trúc căn hộ/khách sạn.
- Độ bền cao: Thiết bị trung tâm đạt tiêu chuẩn công nghiệp, tuổi thọ lên tới 12 – 15 năm.

Lưu ý khi thi công và vận hành hệ thống nước nóng

Việc tuân thủ các tiêu chuẩn kỹ thuật trong quá trình thi công và vận hành đóng vai trò quyết định đến độ bền cùng hiệu suất của hệ thống nước nóng. Ngay từ bước đầu, quá trình thiết kế hệ thống cấp nước nóng trung tâm cần tính toán kỹ lưỡng các yếu tố phụ trợ như chất lượng nguồn nước và bố trí đường ống, từ đó hạn chế tối đa rủi ro hỏng hóc cùng chi phí bảo trì dài hạn về sau.

Lắp hệ thống làm mềm nước cứng: Nước chứa nhiều ion Ca²⁺, Mg²⁺ dễ gây bám cặn tại dàn trao đổi nhiệt và bồn bảo ôn, do đó cần trang bị thêm hệ thống làm mềm nước đầu vào hoặc thanh Magie bảo vệ.
Chú trọng bọc bảo ôn đường ống: Toàn bộ tuyến ống cấp và ống tuần hoàn hồi lưu phải được bọc vật liệu cách nhiệt (PU, Rockwool hoặc cao su lưu hóa) kín khít để giảm thiểu tối đa hiện tượng thất thoát nhiệt lượng ra môi trường.
Bố trí van cân bằng nhiệt: Lắp đặt van cân bằng tại các nhánh cấp giúp phân bổ lưu lượng và áp lực nước nóng đồng đều đến mọi điểm tiêu thụ trong công trình.
Bảo dưỡng định kỳ: Tiến hành xả cặn bồn bảo ôn inox, vệ sinh dàn trao đổi nhiệt của máy bơm nhiệt và kiểm tra hệ thống tủ điện an toàn theo định kỳ từ 6 đến 12 tháng/lần.

Kỹ thuật viên kiểm tra vận hành hệ thống nước nóng trung tâm định kỳ

Sự phối hợp đồng bộ trong sơ đồ nguyên lý hệ thống nước nóng trung tâm mang lại nguồn cấp nước liên tục và bảo vệ an toàn cho người sử dụng. thegioimaybomnhiet.vn tự hào phân phối các dòng máy bơm nhiệt hiện đại cùng dịch vụ thi công chuyên nghiệp. Hãy kết nối với chúng tôi để nhận phương án thi công kỹ thuật.
